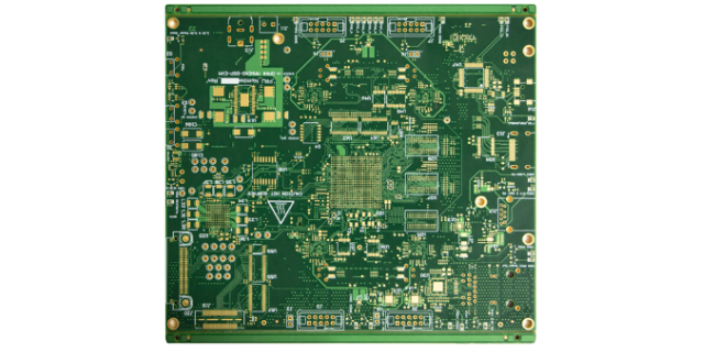

印刷電路板（PCB），是指在通用基材上按預定設計形成點間連接及印制元件的印刷板，其主要功能是：1）為電路中各種元器件提供機械支撐；2）使各種電子零組件形成預定電路的電氣連接，起中繼傳輸作用；3）用標記符號將所安裝的各元器件標注出來，便于插裝、檢查及調試。印刷電路板主要應用于通訊電子、消費電子、汽車電子、工控、醫療、航空航天、半導體封裝等領域，其中通訊、計算機、消費電子和汽車電子是下游應用占比較高的4個領域，合計占比接近90%，它們的繁榮程度直接決定了印刷電路板行業的景氣度。整體來說，印刷電路板可以分為單面板、雙面板、多層板、高密度互連板（HDI板）、軟板、封裝基板等，其中層數比較多的多層板、HDI板、軟板和封裝基板屬于技術含量比較高的品種。普通多層板主要應用于通信、汽車、工控、安防等行業。軟板具有配線密度高、體積小、輕薄、裝連一致性、可折疊彎曲、三維布線等其他類別PCB無法比擬的優勢，符合下游電子行業智能化、便攜化、輕薄化的趨勢。智能手機是軟板目前較大的應用領域，深圳市賽孚電路科技有限公司成立于2011年，是國內專業高效的PCB/FPC快件服務商之一。公司成立以來，一直專注樣品，中小批量領域。PCB多層板設計22、元器件的位置\擺放方向?元器件的位置、擺放方向,應從電路原理方面考慮,迎合電路的走向。PCB10層板廠家

PCB如何布局特殊元器件--帶有極性器件的布局要求以及通孔回流焊器件的布局要求*帶有極性器件的布局要求1）有極性或方向性的THD器件在布局上方向一致，排列整齊。2）有極性的SMC在板上方向盡量一致；同類型的器件排列整齊美觀。（帶有極性器件包括：電解電容、鉭電容、二極管等。）*通孔回流焊器件的布局要求1）對于非傳送邊尺寸大于300mm的PCB，較重的器件盡量不要布置在PCB的中間，以減輕由于插裝器件的重量在焊接過程中對PCB變形的影響，以及插裝過程對板上已經貼放的器件的影響。2）為方便插裝，器件推薦布置在靠近插裝操作側的位置。3）尺寸較長的器件（如內存條插座等）長度方向推薦與傳送方向一致。4）通孔回流焊器件焊盤邊緣與pitch≤0.65mm的QFP、SOP、連接器及所有的BGA的之間的距離大于20mm。與其他SMT器件間距離＞2mm。5）通孔回流焊器件本體間距離＞10mm。6）通孔回流焊器件焊盤邊緣與傳送邊的距離≥10mm；與非傳送邊距離≥5mm。深圳市賽孚電路科技有限公司成立于2011年，公司由多名電路板行業的專家級人士創建，是國內專業高效的PCB/FPC快件服務商之一。公司成立以來，一直專注樣品，中小批量領域。柔性電路板工廠PCB電路板，多層PCB板設計訣竅經驗分享——根據電路的功能單元，詳情來電咨詢。

點膠PCB電路板保護工藝PCB電路板點膠其實是保護產品的一種工藝，點CRCBONDUV膠水讓產品起到黏貼、灌封、絕緣、固定、表面光滑等作用。大多數需要點膠工藝的地方，是本身位于PCB上結構薄弱的區域，比如芯片，當產品發生跌落震動時，PCB會來回震蕩，震蕩傳遞到芯片與PCB間的焊點位置，會使焊點開裂。這時候CRCBONDUV膠水確實使得焊點被膠完全包圍，減少焊點本身發生開裂的風險。同時也能防潮防水，也是保護的作用。CRCBONDPCB線路板UV膠采用UV和濕氣雙重固化方式，100%固含量無溶劑揮發。能對陰影區域進行二次的濕氣固化，另外還可添加藍色的熒光劑，方便直接檢測。深圳市賽孚電路科技有限公司成立于2011年，公司由多名電路板行業的專家級人士創建，是國內專業高效的PCB/FPC快件服務商之一。公司成立以來，一直專注樣品，中小批量領域。快速的交付以及過硬的產品品質贏得了國內外客戶的信任。公司是廣東電路板行業協會會員企業，是深圳高新技術認證企業。擁有完善的質量管理體系，先后通過了ISO9001、ISO14000、TS16949、UL、RoHS認證。公司目前擁有員工300余人，廠房面積9000平米，月出貨品種6000種以上，年生產能力為150000平方米。

PCB電路板設計的黃金法則（一）1、選擇正確的網格集，并始終使用與大多數組件匹配的網格間距。盡管多重網格的實用性似乎很重要，但如果工程師們能在PCB布局設計的早期階段進行更多思考，他們就可以避免間隔設置的困難，并比較大限度地提高電路板的應用。由于許多設備使用多種封裝尺寸，工程師應使用**有利于自己設計的產品。此外，多邊形對于電路板上的鍍銅非常重要。在多柵極電路板上進行多邊形鍍銅時，通常會出現多邊形填充偏差。雖然它沒有基于單個電網的標準，但它可以提供超過電路板所需使用壽命的服務。2、保持路徑**短和**直接。這聽起來簡單且常見，但在每個階段都應牢記這一點，即使這意味著改變電路板布局以優化布線長度。這尤其適用于模擬和高速數字電路，其系統性能始終部分受到阻抗和寄生效應的限制。深圳市賽孚電路科技有限公司成立于2011年，公司由多名電路板行業專家級人士創建，是國內專業高效的PCB/FPC快件服務商之一。成立以來，一直專注樣品，中小批量領域。快速的交付以及過硬的產品品質贏得了國內外客戶的信任。公司是廣東電路板行業協會會員企業，是深圳高新技術認證企業。擁有完善的質量管理體系，先后通過了ISO9001、ISO14000、TS16949、UL、RoHS認證賽孚在線pcb下單打樣,中小批量,自營工廠。

PCB電路板散熱設計技巧（四）4布線時的要求（1）板材選擇（合理設計印制板結構）；（2）布線規則；（3）根據器件電流密度規劃**小通道寬度；特別注意接合點處通道布線；（4）大電流線條盡量表面化；在不能滿足要求的條件下，可考慮采用匯流排；（5）要盡量降低接觸面的熱阻。為此應加大熱傳導面積；接觸平面應平整光滑，必要時可涂覆導熱硅脂；（6）熱應力點考慮應力平衡措施并加粗線條；（7）散熱銅皮需采用消熱應力的開窗法，利用散熱阻焊適當開窗；（8）視可能采用表面大面積銅箔；（9）對印制板上的接地安裝孔采用較大焊盤,以充分利用安裝螺栓和印制板表面的銅箔進行散熱；（10）盡可能多安放金屬化過孔,且孔徑、盤面盡量大，依靠過孔幫助散熱；（11）器件散熱補充手段；（12）采用表面大面積銅箔可保證的情況下，出于經濟性考慮可不采用附加散熱器的方法；（13）根據器件功耗、環境溫度及允許比較大結溫來計算合適的表面散熱銅箔面積（保證原則tj≤（0.5～0.8）tjmax）。深圳市賽孚電路科技有限公司成立于2011年，我們的產品包括：高多層PCB、HDIPCB、PCB高頻板、軟硬結合板、FPC等特種高難度電路板，專注于多品種，中小批量領域。深圳市賽孚電路科技有限公司成立于2011年。軟硬結合板HDI加工

深圳市賽孚電路科技有限公司由多名電路板行業的專家級人士創建，是國內專業高效的PCB/FPC快件服務商之一。PCB10層板廠家

PCB設計訣竅經驗分享（3）轉發阻抗匹配反射電壓信號的幅值由源端反射系數ρs和負載反射系數ρL決定ρL=(RL-Z0)/(RL+Z0)和ρS=(RS-Z0)/(RS+Z0)在上式中，若RL=Z0則負載反射系數ρL=0。若RS=Z0源端反射系數ρS=0。由于普通的傳輸線阻抗Z0通常應滿足50Ω的要求50Ω左右，而負載阻抗通常在幾千歐姆到幾十千歐姆。因此，在負載端實現阻抗匹配比較困難。然而，由于信號源端(輸出)阻抗通常比較小，大致為十幾歐姆。因此在源端實現阻抗匹配要容易的多。如果在負載端并接電阻，電阻會吸收部分信號對傳輸不利(我的理解).當選擇TTL/CMOS標準24mA驅動電流時，其輸出阻抗大致為13Ω。若傳輸線阻抗Z0=50Ω，那么應該加一個33Ω的源端匹配電阻。13Ω+33Ω=46Ω(近似于50Ω，弱的欠阻尼有助于信號的setup時間)當選擇其他傳輸標準和驅動電流時，匹配阻抗會有差異。在高速的邏輯和電路設計時，對一些關鍵的信號，如時鐘、控制信號等，我們建議一定要加源端匹配電阻。這樣接了信號還會從負載端反射回來，因為源端阻抗匹配，反射回來的信號不會再反射回去。深圳市賽孚電路科技有限公司專注高多層PCB、HDIPCB、PCB高頻板、軟硬結合板、FPC等特種高難度電路板PCB10層板廠家

深圳市賽孚電路科技有限公司是以提供HDI板，PCB電路板，PCB線路板，軟硬結合板內的多項綜合服務，為消費者多方位提供HDI板，PCB電路板，PCB線路板，軟硬結合板，公司位于東莞市長安鎮睦鄰路7號，成立于2011-07-26，迄今已經成長為電子元器件行業內同類型企業的佼佼者。深圳市賽孚電路科致力于構建電子元器件自主創新的競爭力，產品已銷往多個國家和地區，被國內外眾多企業和客戶所認可。
